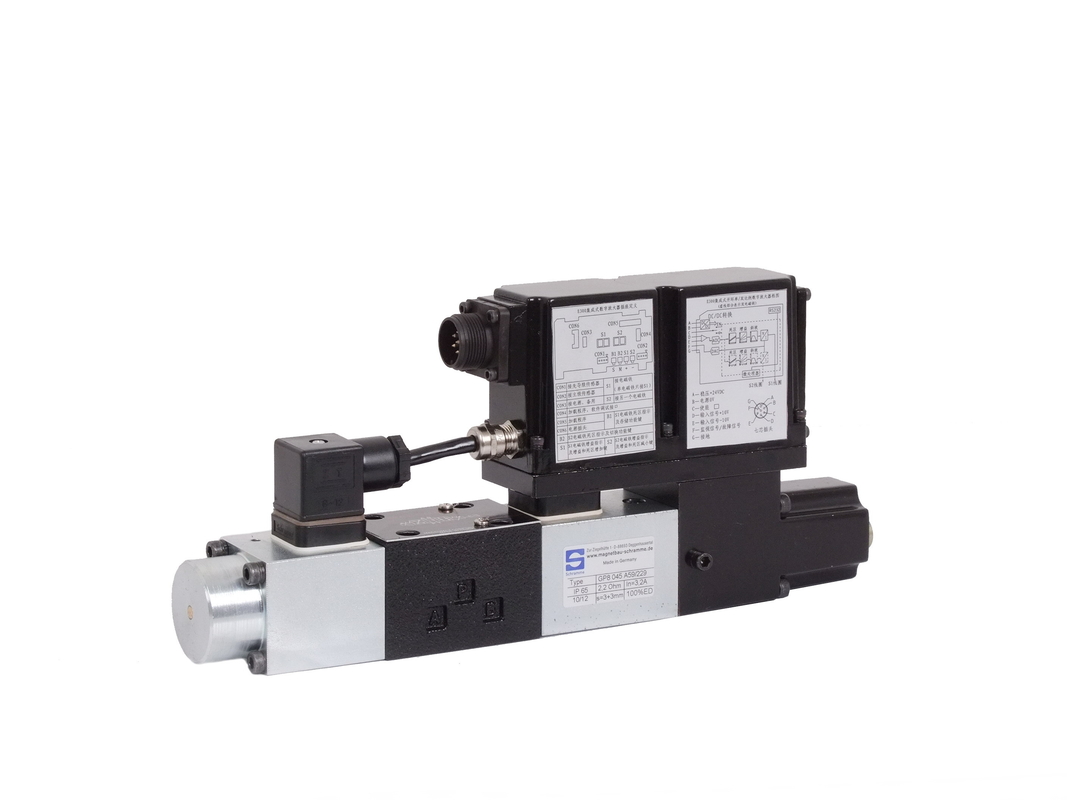

MA-DKZOR-T Hydrauliczny proporcjonalny zawór kierunkowy High Frequency MA-DHZO-T 06 i 10 Zgodny z normą ISO4401
Szczegóły Produktu:
| Miejsce pochodzenia: | CHINY |
| Nazwa handlowa: | SJ HYD |
| Orzecznictwo: | ISO9001 |
| Numer modelu: | MA-DHZO-TES |
Zapłata:
| Minimalne zamówienie: | 1 pc |
|---|---|
| Cena: | USD 1 |
| Szczegóły pakowania: | Pakiet Standard |
| Czas dostawy: | W magazynie |
| Zasady płatności: | T/T, L/C |
| Możliwość Supply: | 10000 szt |
|
Szczegóły informacji |
|||
| marki: | SJ hydrauliczny | Modelu: | MA-DHZO-TES |
|---|---|---|---|
| Zasilania: | Hydrauliczne | Wielkość portu: | 06,10 |
| Ciśnienie: | 315bar | Standardowy lub Nie: | standardowe |
| Głoska bezdźwięczna: | Olej hydrauliczny | Struktura: | Kontroli |
| Materiał: | Odlew | Temperatury: | Normalna temperatura |
| aplikacji: | System hydrauliczny | Miejsce pochodzenia: | CHINY |
| Gwarancja: | rok | ||
| High Light: | Proporcjonalny zawór kierunkowy,hydrauliczny zawór nadmiarowy ciśnienia |
||
opis produktu
MA-DKZOR-T Hydrauliczny proporcjonalny zawór kierunkowy High Frequency MA-DHZO-T 06 i 10 DHZO-T *; DKZOR-T *
Zawory proporcjonalne hydrauliczne o wysokiej sprawności
Z przetwornikiem położenia i dodatnim
Szpulki zachodzą na siebie w celu uzyskania najlepszej dokładności
Dynamika w sterowaniu kierunkowym, a nie
Kompensacyjne przepisy dotyczące przepływu.
Są one specjalnie zaprojektowane do osiągnięcia
Wysokiej prędkości zamkniętej pętli i do
Wykonaj naprzemienne ciśnienie (Siła)
Sterowanie przepływem - opcje / S * połączone z
Szpulki 'Q' lub 'V'.
Czterokierunkowa szpula, przesuwana w 5-komorach
Ciała, jest bezpośrednio obsługiwany przez
Proporcjonalna solenoida i jest kontrolowana
W pozycji zamkniętej pętli za pomocą
Sprzężenie zwrotne przetwornika LVDT.
Elektroniczny sterownik zapewnia proporcjonalność
Zawór z odpowiednim prądem do wyrównania
Regulacji zaworu do sygnału odniesienia,
Integralna realizacja ma solidną konstrukcję
I przyznaje wstępne ustawienia fabryczne
Wymienna zawór-zawór.
Rozmiar: 06 i 10
Maksymalny przepływ: do 80 i 170 l / min
Ciśnienie maksymalne: 350 bar (DHZO)
315 bar (DKZOR)
Materiał uszczelek,
Patrz sekcja. ,:
- =
CHARAKTERYSTYKA HYDRAULICZNA (na bazie oleju mineralnego ISO VG 46 przy 50 ° C)
Symbole hydrauliczne | ||||||||
| Model zaworu | DHZO | DKZOR | ||||||
| Spool zachodzi na siebie | 1,3 | 1,3 | 1,3 | 1,3 | 1,3 | 1,3 | 1,3 | |
| Typ i rozmiar szpuli (2) | L14 | L1 | S2 | S3, L3, D3 | S5, L5, D5 | S3, L3, D3 | S5, L5, D5 | |
| Ograniczenia ciś nienia [bar] | Porty P, A, B = 350; T = 210 (250 z zewnętrznym odpływem / Y | Porty P, A, B = 315, T = 210 (250 / Y) | ||||||
| Maksymalny przepływ (1) [l / min] | 1 | 4.5 | 8 | 17 | 28 | 45 | 60 | |
| Przy P = 10 bar (PT) | ||||||||
| Przy P = 30 bar (PT) | 2 | 8 | 14 | 30 | 50 | 80 | 105 | |
| Przy P = 70bar (PT) | 3 | 12 | 21 | 45 | 74 | 120 | 160 | |
| Czas reakcji (4) [ms] | <30 | <40 | ||||||
| Histereza [%] | <5% | <5% | ||||||
| Powtarzalność | + 1% | + 1% | ||||||
UWAGI:
Powyższe dane dotyczące wydajności odnoszą się do zaworów połączonych z elektronicznymi sterownikami Atos, patrz rozdział 2
Przepływ regulowany przez kierunkowe zawory proporcjonalne nie jest kompensowany ciśnieniem. Wiąże się to z wahaniami obciążenia. W celu utrzymania kosztów przepływu regulowanego w różnych warunkach obciążeniowych dostępne są kompensatory ciśnienia modułowego (patrz tab. D150)
Dla róŜnych P maksymalny przepływ jest zgodny z rysunkami w sekcjach 14.2 i 15.2
0-100% sygnał krokowy
Konkurencyjność: Międzynarodowa zaawansowana technologia i proces, import zwojów z Niemiec, mogą zastąpić Atos, Rexroth, Yuken i wiele innych marek, forma i instalacja mogą być wymienne.
Zastosowania: Układ hydrauliczny, okrętowy, palsticki i wiele innych systemów hydraulicznych i maszyn.
Dostarczamy nasze zawory wielu klientom OEM, jakość jest numerem 1 w Chinach.
