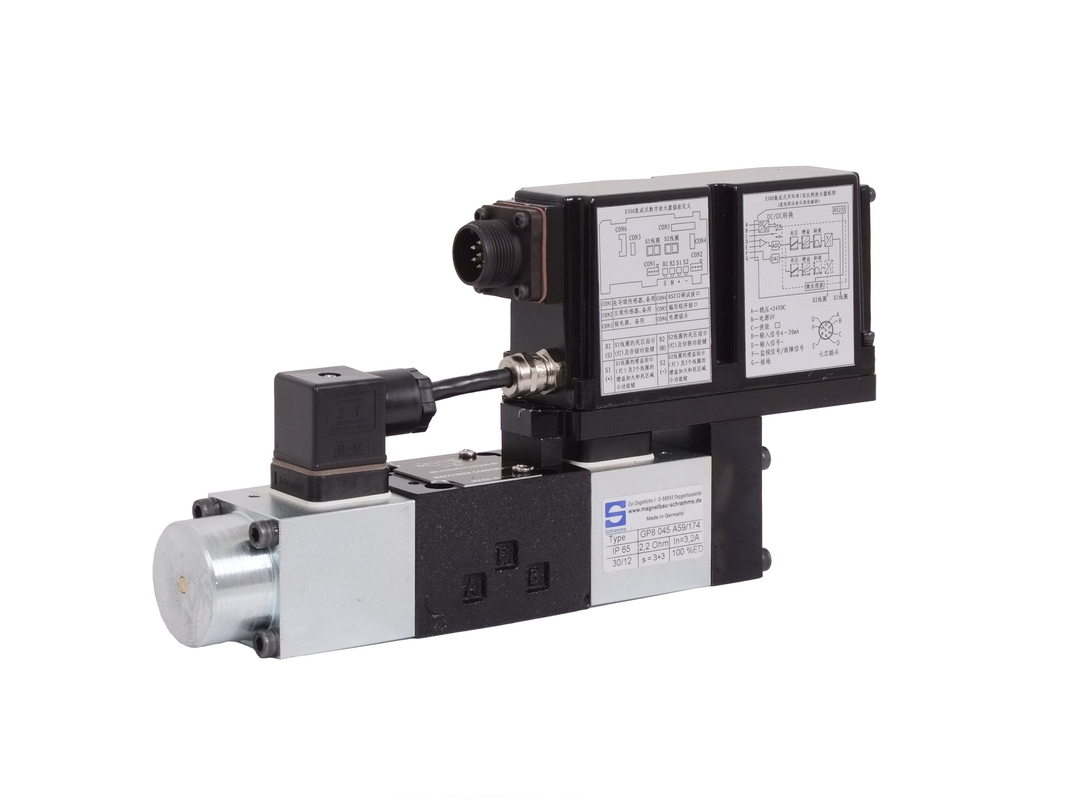

MA-DHZO MA-DKZOR Hydrauliczny zawór proporcjonalny 06 -10 przepływ 105L / MIN P = 30bar
Szczegóły Produktu:
| Miejsce pochodzenia: | CHINY |
| Nazwa handlowa: | SJ HYD |
| Orzecznictwo: | ISO9001 |
| Numer modelu: | MA-DHZO --- AES --- PS --- 0 7 1 - S 5 / * / * ** / * |
Zapłata:
| Minimalne zamówienie: | 1 pc |
|---|---|
| Cena: | Latest price |
| Szczegóły pakowania: | Pakiet Standard |
| Czas dostawy: | W magazynie |
| Zasady płatności: | T/T, L/C |
| Możliwość Supply: | 10000 szt |
|
Szczegóły informacji |
|||
| marki: | SH Hydraulic | Modelu: | MA-DHZO --- AES --- PS --- 0 7 1 - S 5 / * / * ** / * |
|---|---|---|---|
| Orzecznictwo: | ISO9001 | rozmiar: | 06-10 |
| Pływ: | 105L / min | Ciśnienie operacyjne: | 315bar |
| Standardowy lub Nie: | standardowe | Zasilania: | Hydrauliczne |
| Głoska bezdźwięczna: | Olej | Struktura: | Kontroli |
| Mastialny: | Odlew | Ciśnienie: | Wysokie ciśnienie |
| Temperatury: | Normalna temperatura | Miejsce pochodzenia: | CHINY |
| aplikacji: | System hydrauliczny | Temratura środowiska: | -20-60 |
| Warunek: | Nowy | Pakiet: | Pakiet standardowy |
| Gwarancja: | rok | ||
| High Light: | Proporcjonalny zawór odciążający,hydrauliczny zawór nadmiarowy ciśnienia |
||
opis produktu
MA-DHZO MA-DKZOR Hydrauliczny zawór proporcjonalny 06 -10 przepływ 105L / MIN P = 30barCHARAKTERYSTYKA HYDRAULICZNA (na bazie oleju mineralnego ISO VG 46 przy 50 ° C)
Symbole hydrauliczne
| ||||||||
| Model zaworu | DHZO | DKZOR | ||||||
| Spool zachodzi na siebie | 1,3 | 1,3 | 1,3 | 1,3 | 1,3 | 1,3 | 1,3 | |
| Typ i rozmiar szpuli (2) | L14 | L1 | S2 | S3, L3, D3 | S5, L5, D5 | S3, L3, D3 | S5, L5, D5 | |
| Ograniczenia ciś nienia [bar] | Porty P, A, B = 350; T = 210 (250 z zewnętrznym odpływem / Y | Porty P, A, B = 315, T = 210 (250 / Y) | ||||||
| Maksymalny przepływ (1) [l / min] | 1 | 4.5 | 8 | 17 | 28 | 45 | 60 | |
| Przy P = 10 bar (PT) | ||||||||
| Przy P = 30 bar (PT) | 2 | 8 | 14 | 30 | 50 | 80 | 105 | |
| Przy P = 70bar (PT) | 3 | 12 | 21 | 45 | 74 | 120 | 160 | |
| Czas reakcji (4) [ms] | <30 | <40 | ||||||
| Histereza [%] | <5% | <5% | ||||||
| Powtarzalność | + 1% | + 1% | ||||||
UWAGI:
Powyższe dane dotyczące wydajności odnoszą się do zaworów połączonych z elektronicznymi sterownikami Atos, patrz rozdział 2
Przepływ regulowany przez kierunkowe zawory proporcjonalne nie jest kompensowany ciśnieniem. Wiąże się to z wahaniami obciążenia. W celu utrzymania kosztów przepływu regulowanego w różnych warunkach obciążeniowych dostępne są kompensatory ciśnienia modułowego (patrz tab. D150)
Dla róŜnych P maksymalny przepływ jest zgodny z rysunkami w sekcjach 14.2 i 15.2
0-100% sygnał krokowy
