Zawory elektrohydrauliczne rexroth WEH ze sterowaniem kierunkowym
Szczegóły Produktu:
| Miejsce pochodzenia: | CHINY |
| Nazwa handlowa: | SJ HYD |
| Orzecznictwo: | ISO9001 |
| Numer modelu: | DB, DBD, DBW |
Zapłata:
| Minimalne zamówienie: | 1 pc |
|---|---|
| Szczegóły pakowania: | Karton lub drewniane pudełko |
| Czas dostawy: | Jeden miesiąc |
| Zasady płatności: | T/T lub l/c |
| Możliwość Supply: | 1000 szt miesięcznie |
|
Szczegóły informacji |
|||
| High Light: | Hydrauliczny zawór bezpieczeństwa,zawór bezpieczeństwa hydraulicznego,hydraulic relief valve |
||
|---|---|---|---|
opis produktu

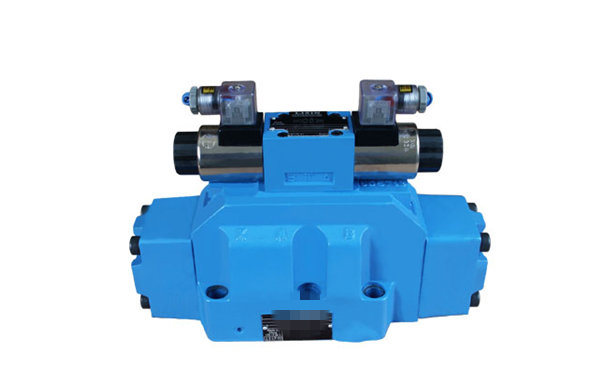

Zawory elektrohydrauliczne rexroth WEH ze sterowaniem kierunkowymTypowy zawór suwakowy WEH sterowany elektrohydraulicznie
WEH32 elektrohydrauliczny kierunkowy zawór sterujący
Kierunkowe zawory suwakowe służą do sterowania początkiem, zatrzymaniem i kierunkiem przepływu płynu, a zatem wyznacza kierunek ruchu lub trzymania (cylinder lub silnik hydrauliczny). Zawory mogą być instalowane w obwodzie hydraulicznym w dowolnej pozycji wraz z płytą.
Powierzchnie łączące są uszczelnione pierścieniami uszczelniającymi, które są dołączone do zaworu.
OPIS DZIAŁANIA

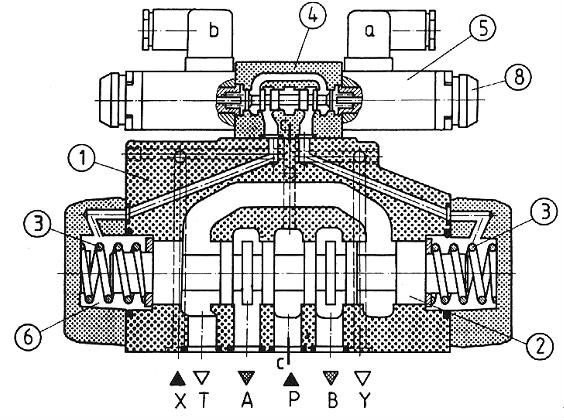

Zawór kierunkowy jest przełączany przez zmianę położenia szpuli sterującej 2, która przemieszcza się wzdłuż jego osi oddzielając lub łącząc porty A, B, P lub T w obudowie 1.
Ciśnienie doprowadzane do jednej komory sprężyny 6 poprzez zawór pilotowy 4 działa na główną powierzchnię szpuli, a zatem główna szpula przesuwa się z położenia neutralnego.
Główna szpula sterująca jest utrzymywana w położeniu środkowym za pomocą sprężyny 4 lub hydraulicznie, która jest pod wpływem ciśnienia płynącego przez zawór pilotowy na obie powierzchnie szpuli.

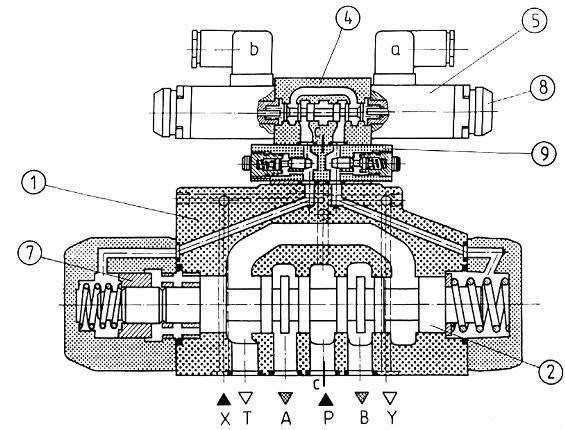

Wyśrodkowana tuleja 7 służy do centrowania.
Zawór pilotowy jest elektrycznie sterowany przez elektromagnesy 5, które mogą być wyposażone w przycisk awaryjny 8. Opcjonalny przycisk awaryjny umożliwia pracę pilota
Zaworu bez podgrzewania, pod ciśnieniem płynu sterującego.
Zawór kierunkowy może być wyposażony w regulację dławika pilotującego 9.
DANE TECHNICZNE
| Płyn hydrauliczny | Olej mineralny, ester fosforanowy | |
| Wymagana filtracja | Do 16 mm (zalecane 10 mm) | |
| Zakres temperatury płynu | 243 - 343 K | |
| Nominalna lepkość płynu | 37 mm2 przy temp. Z 328 K | |
| Zakres lepkości | 2,8 do 380 mm2 / s | |
| Optymalna temperatura robocza (płyn w zbiorniku) | 313 - 328 K | |
| Waga | Maks. 51 kg | |
Maksymalne ciśnienie robocze
- w portach A, B, P 35 MPa dla H-4WEH 32, 28 MPa dla 4WEH 32
- w porcie T 25 MPa
Powrót płynu pilota Y = zewnętrzny
Powrót płynu pilota Y = wewnętrzny
(Zawór 3-położeniowy sprężynowy, zawór 2-pozycyjny) 16 MPa
Wewnętrzny powrót płynu pilota
(Zawór 3-pozycyjny hydraulicznie wyśrodkowany) nr
Minimalny nacisk pilota
Dopływ płynu pilota X = zewnętrzny
Dopływ płynu pilota X = wewnętrzny
Trójstopniowy zawór kierunkowy pst = 0,8 MPa
Dwustopniowy zawór kierunkowy sprężynowy centrowany pst = 1,0 MPa
Zawór kierunkowy dwupozycyjny hydraulicznie wyśrodkowany pst = 0.5MPa
Dopływ płynu pilota X = wewnętrzny
Dla typów szpul G, H, F, S, T (przez zawór wstępnego obciążenia lub przez odpowiedni
Wysoki przepływ)
Maksymalne ciśnienie pilotowe 25 MPa

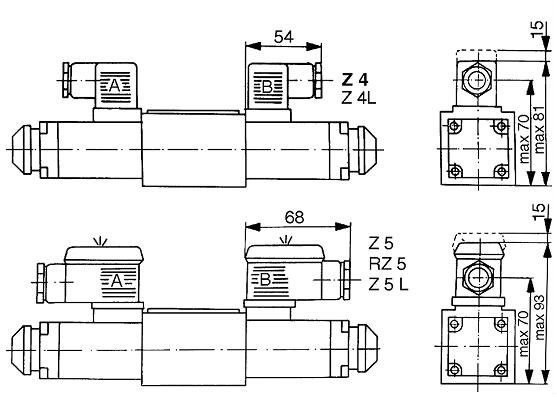

Połączenia elektryczne :
